机械制图第 11 章：细实线——尺寸线、剖面线、指引线全靠它

先问你一句——你想过没有，一张图纸上最细的那些线是干嘛用的？不是零件的轮廓，而是那些看着「轻飘飘」的线？这恰恰是新手最容易看漏、也最容易画砸的地方。今天就把它说透。

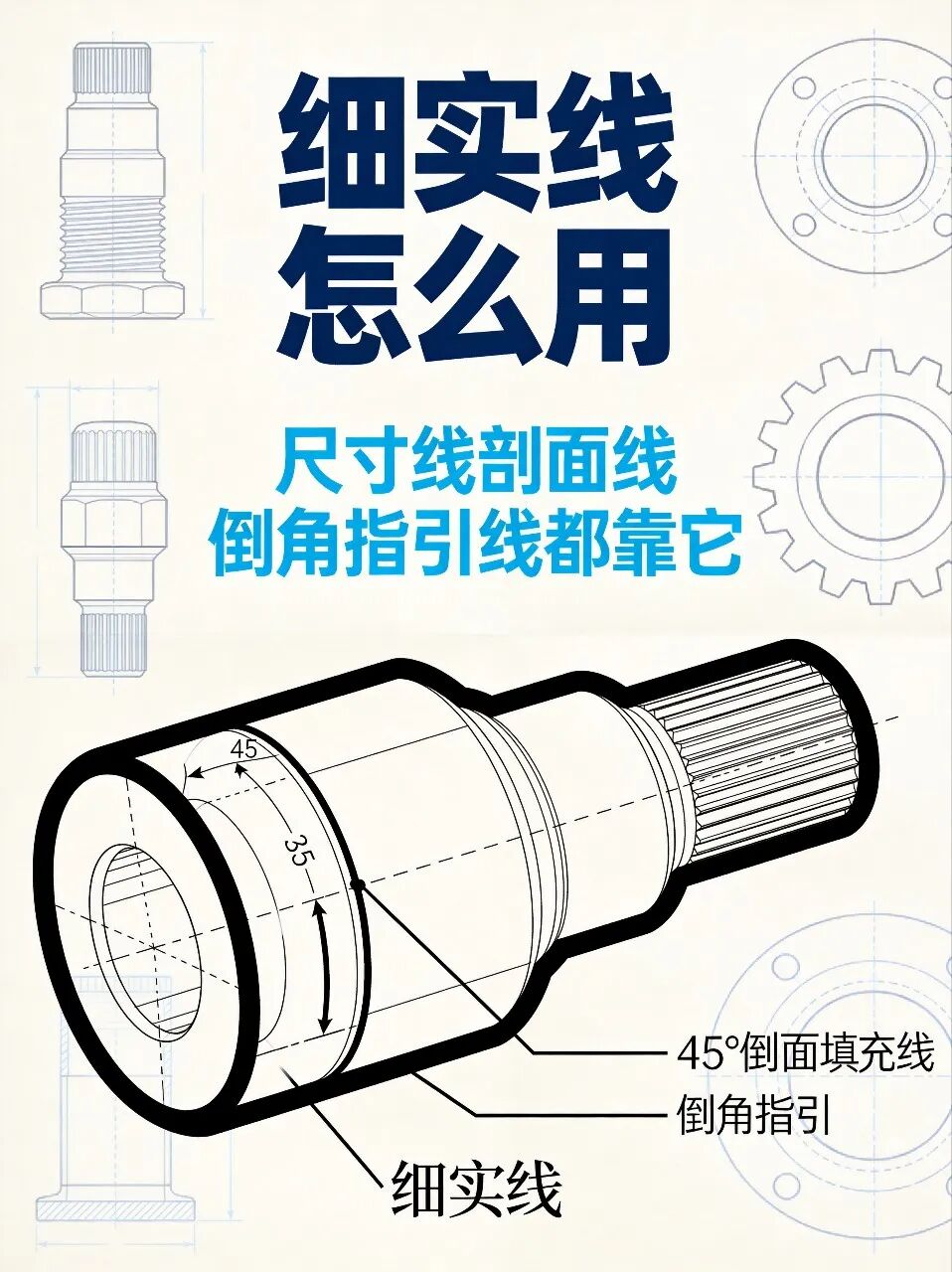

一、细实线到底管啥

说白了，细实线就是图纸里的「配角线」，永远当辅助，绝不抢主角的戏。所有不表达「零件本身轮廓」的辅助信息，几乎都由它来扛。

① 尺寸线、尺寸界线：标尺寸那两条带着箭头的线，还有垂直引出轮廓的那两条，全是细实线。它们是「量尺子」用的线条，粗细必须小一个级别。

② 剖面填充线：你切开零件看见的斜线填充，也就是剖面线，一律是细实线。它告诉你「这块剖面是切出来的材料」，不是零件边缘。

③ 指引线：引出倒角、孔位、表面粗糙度这些注释的小斜线，也是细实线。它把文字和画圈的地方连起来，是给图纸「指路」的。

记住一句话：粗实线管「形」，细实线管「述」。谁跟你抢粗细，图纸就乱套。

第一坑：粗细不分。你跟零件轮廓用一样的粗细画尺寸线，整张图线条全糊成一团，分不清哪里是零件哪里是标注。解决办法就一招——画完放大看，细实线必须明显比粗实线细。

第二坑：剖面线画成粗线。剖面线一粗，倒像给零件糊了一层边框。记住，剖面线永远保持纤细、均匀、方向一致。

第三坑：指引线乱穿。指引线不拐弯、不穿过数字，直接斜着指到点。别横七竖八交叉，看得人头疼。

记住「细实线三件套」：尺寸线、剖面线、指引线。做图时先画粗的轮廓，再把这三样补上，一层一层往上叠，乱不了。看图时反过来，先抓粗线看形状，再看细线看标注。
