注塑件为什么总是翘曲？10个根因与排查顺序一次讲清

注塑件刚脱模时看起来正常，放置几小时后却逐渐弯曲；同一套模具、同一组参数，有的批次平整，有的批次却明显变形。遇到这种问题，现场最常见的做法是延长冷却、提高保压或者降低模温——有时能够暂时改善，下一批却又恢复原样。

原因在于，翘曲很少由某一个参数单独造成，它的本质是产品不同区域的收缩量、收缩方向或受力状态不一致。要真正解决问题，必须找到这种”不一致”是来自产品结构、浇注保压、模具冷却、脱模过程，还是材料本身。

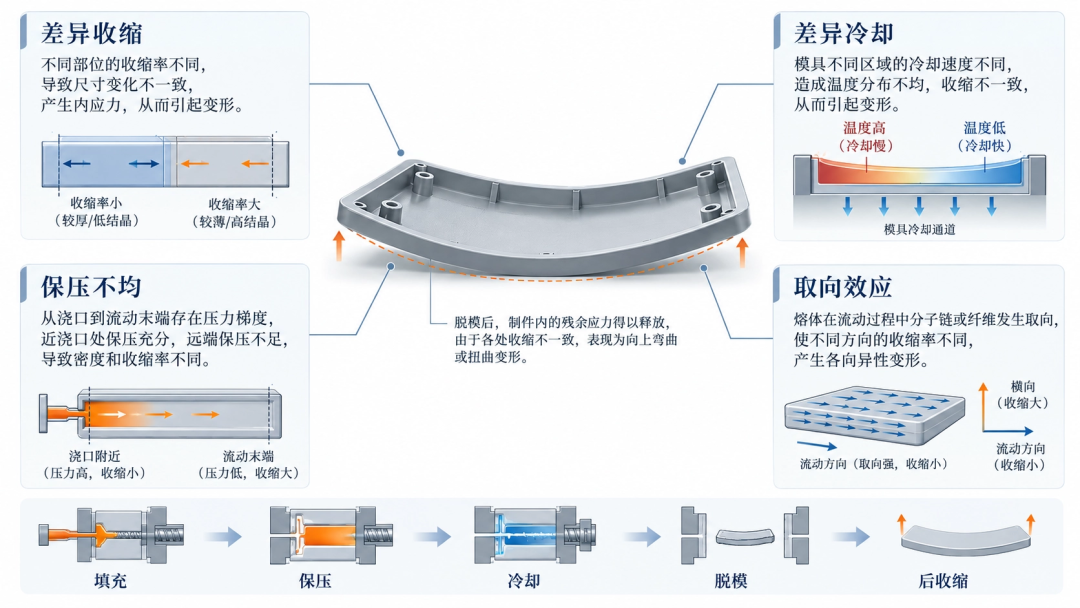

一、翘曲为何发生

塑料熔体进入型腔后，会经历填充、保压、冷却、脱模和后收缩。如果产品各区域能够以相近的速度和比例收缩，结果主要是尺寸整体缩小，不一定出现明显翘曲。真正造成翘曲的是不均匀收缩，例如：

• 一侧温度高、冷却慢，另一侧温度低、冷却快；
• 浇口附近保压充分，远端区域补缩不足；
• 厚壁区与薄壁区的凝固时间不同；
• 玻璃纤维沿不同方向排列，导致各方向收缩率不同。

这些区域原本希望按照不同的比例收缩，却受到周围结构和模具的约束，于是形成残余应力。脱模后约束消失，残余应力便通过弯曲、扭转或局部拱起的方式释放。

产品最终向哪个方向变形，取决于收缩差异、结构刚度和约束条件，不能仅凭哪一侧温度高或哪一侧收缩大直接判断。从注塑仿真角度看，翘曲的主要贡献通常包括差异收缩、差异冷却和取向效应；根据模型类型及软件版本，还可能进一步识别转角效应和约束效应。

理解这一点后，再看下面 10 个原因，逻辑就会清楚很多。

二、产品结构原因

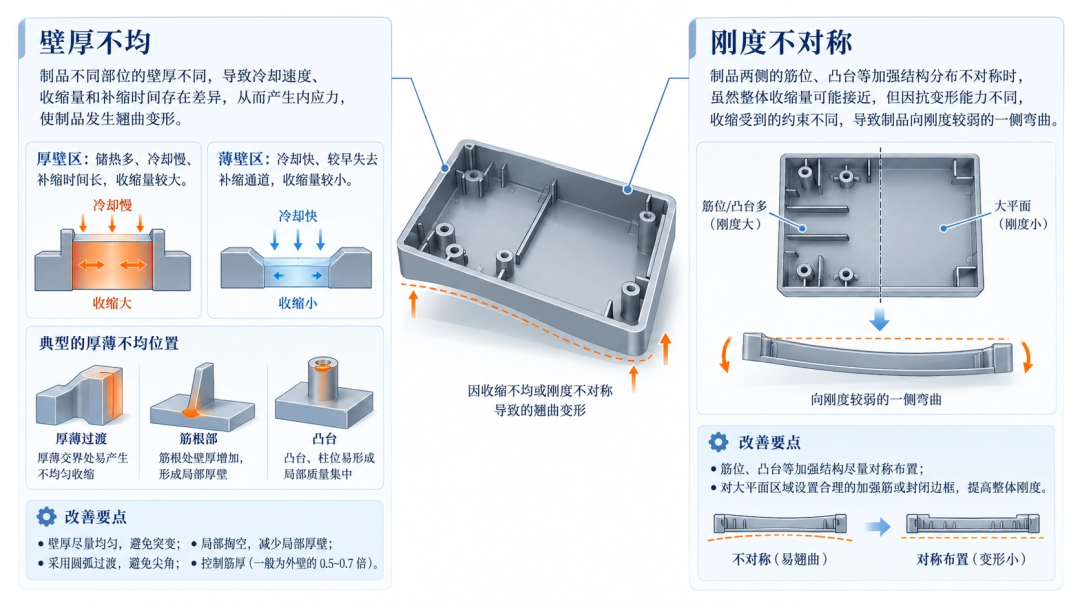

1. 壁厚不均

厚壁区域储热多、冷却慢，内部凝固时间长；薄壁区域冷却快，较早失去补缩通道。两者在冷却速度、保压程度和最终收缩量上存在差异，很容易引起翘曲。对于半结晶材料，冷却速度还会影响结晶程度——厚壁区冷却较慢，可能形成更高的结晶度，从而出现更明显的成型收缩或后收缩。如果翘曲集中在厚薄交界、加强筋根部、凸台或局部积料附近，应优先检查壁厚。

改善重点包括：

• 保持主体壁厚尽量均匀；
• 对局部厚壁进行掏空；
• 避免截面突然增厚或减薄；
• 采用圆弧或渐变过渡；
• 在满足强度的前提下控制筋位厚度。

2. 刚度不对称

有些产品壁厚基本一致，却仍然容易翘曲，问题可能出在刚度分布上。例如，一侧集中布置加强筋、凸台和卡扣，另一侧是大面积平面；一边是封闭框架，另一边是开放结构。即使两侧收缩量接近，抵抗变形的能力不同，产品仍会向刚度较弱的方向产生更明显的形变。

加强筋并不是越多越好。单侧筋位不仅会改变局部冷却和收缩，还会造成结构约束失衡。设计时应同时考虑收缩平衡与刚度平衡，尽量对称布置筋位、凸台和连接结构。对于大平面零件，可以通过合理的筋网、曲面或封闭边框提高抗弯刚度，但不宜简单采用局部加厚，否则可能产生新的收缩差异。

结构问题决定了产品是否容易变形，接下来还要看熔体进入型腔后，压力和材料取向是否均匀。

三、浇注保压原因

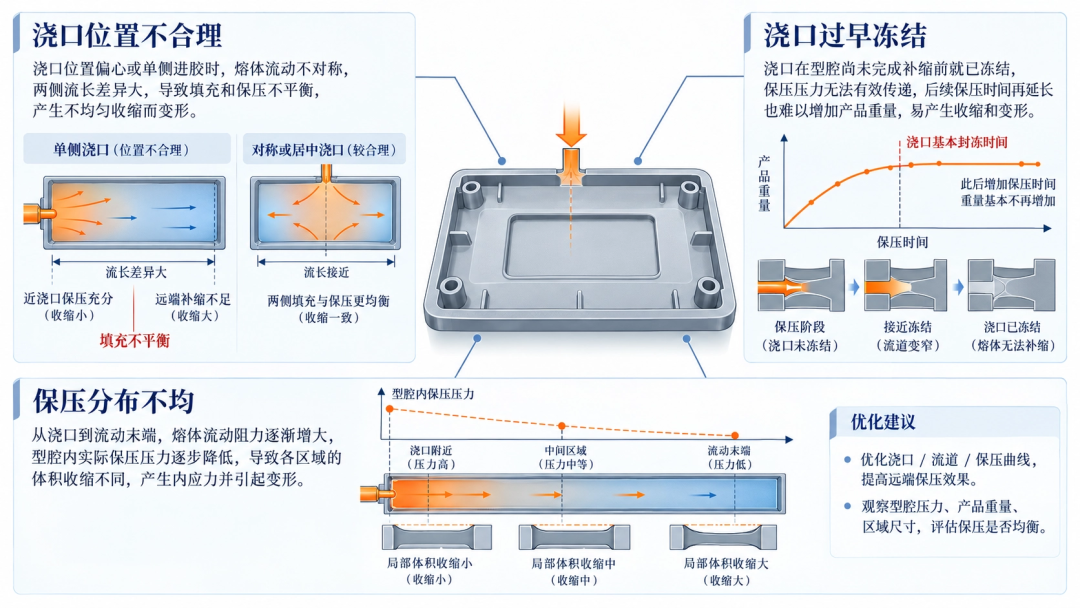

3. 浇口位置不合理

浇口决定熔体从哪里进入、沿什么方向流动，也影响型腔内的压力和材料取向。浇口偏在一侧，或者不同流动路径长度相差过大，容易造成一边先填满、一边后填满。靠近浇口的区域通常更容易获得保压，远离浇口的区域则可能因压力损失而补缩不足。

对于玻纤增强材料，浇口位置还会改变纤维取向——移动浇口以后，翘曲大小甚至变形方向都可能发生变化。改善时不能只考虑能否充满，还要同时考虑流长、壁厚、熔接线、排气和保压传递。大型或对称零件应尽量形成平衡流动，必要时可增加浇口、调整热流道顺序阀，或将浇口布置在较厚且便于传递保压压力的位置。

4. 浇口过早冻结

保压压力只有在浇口尚未冻结时，才能继续向型腔传递。若浇口尺寸过小、模温偏低或保压时间不足，浇口会提前封冻——此后即使继续延长保压时间，也无法再向产品补料。

现场技巧——产品重量法估算浇口封冻时间：保持其他条件不变，逐步延长保压时间并记录各时间点的产品重量。当产品重量进入稳定平台后，平台起点可作为浇口基本封冻时间的工程估计。注意：必须固定注射速度、V/P 切换位置、保压压力、模温、计量位置和残料垫，每个时间点连续取多模称重，否则止逆环泄漏、计量波动或残料垫变化也会影响产品重量。

5. 保压分布不均

塑料熔体具有较高黏度，从浇口到流动末端会产生压力损失，远离浇口的区域通常更难获得充分保压，因此可能形成较高的体积收缩。但最大收缩区不一定总在流动末端——多浇口、顺序阀、局部厚壁和不同冻结顺序，都会改变压力与收缩分布。

提高保压压力也不是万能办法：压力过低会造成补缩不足；压力过高又可能使浇口附近过度保压，增加区域密度差异、残余应力或飞边风险。更有效的方法是优化浇口、流道和保压曲线，使产品不同区域在冻结时获得更均匀的压力。现场可以同步观察产品重量、型腔压力曲线、浇口附近尺寸和流动末端尺寸，判断问题究竟是整体补缩不足，还是局部保压失衡。

四、冷却脱模原因

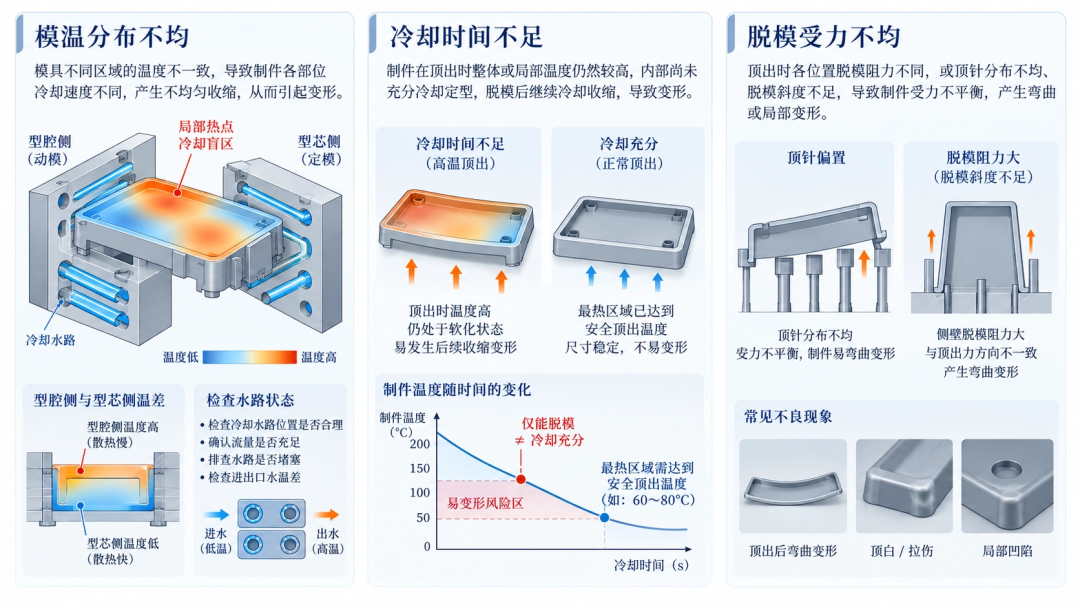

6. 模温分布不均

型腔侧与型芯侧温度不同，或者模具局部存在热流道、厚镶件、深筋和冷却盲区，都会造成两侧冷却速度不一致。产品脱模时，各区域可能仍处于不同温度——温度较高的部分会在模外继续冷却和收缩，最终造成弯曲。

这类问题单纯延长冷却时间可能只能减轻变形，无法消除模具内部的热不平衡。排查时应测量模具表面温度及冷却水进出口温度，检查水路位置、流量、堵塞、串联回路和局部热点。模具表面温度分布越均匀，差异冷却引起翘曲的风险通常越低。

7. 冷却时间不足

为了缩短周期，现场可能在产品尚未达到足够刚度时提前顶出。产品离开模具约束后，内部温度仍然较高，在继续冷却和收缩的过程中容易逐渐变形。判断冷却是否充分，不能只看产品能否顺利脱模，还要确认最热区域是否达到安全顶出温度，以及产品能否承受顶出、机械手夹取和堆放载荷。

如果产品整体脱模温度过高，适当延长冷却时间通常有效；如果问题来自型芯侧与型腔侧温差过大，则应优先改善水路和热平衡，而不是只增加周期。较高的顶出温度虽然可以缩短周期，却会增加翘曲和顶针痕风险。

8. 脱模受力不均

顶针数量不足、位置偏向一侧、顶出面积过小，或者产品包紧型芯、脱模斜度不足，都会使尚未完全定型的零件在顶出瞬间承受弯曲或扭转载荷。这类变形通常在脱模后立即出现，并可能伴随顶白、拉伤、应力痕或局部凹陷。

改善时应检查顶出系统是否平衡，必要时增加推板或顶针受力面积，优化脱模斜度和表面粗糙度。机械手夹持、输送带跌落、高温堆叠和包装定型也要同步检查，避免产品离开模具后发生二次变形。

排除结构、浇注和冷却问题后，如果翘曲仍随批次或放置时间变化，就要把注意力转向材料。

五、材料相关原因

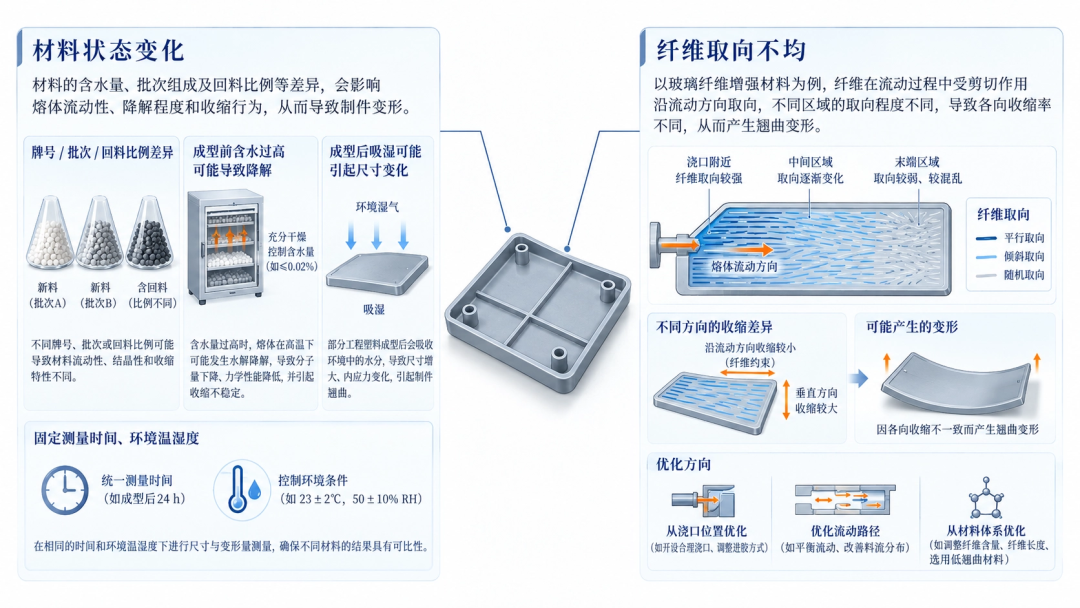

9. 材料状态变化

不同聚合物、填充比例和材料牌号的收缩特性差异明显。半结晶材料通常具有更明显的结晶收缩和后收缩；部分吸湿性材料还会在储存或使用过程中发生尺寸变化。材料含水需要分两个阶段理解：

• 成型前含水过高：可能使 PA、PBT 等易水解材料在高温下发生降解，改变黏度、充填行为和力学性能；
• 成型后吸湿：PA 等材料可能因吸湿产生尺寸及性能变化。

因此，干燥不足并不是所有塑料翘曲的直接原因，必须结合材料体系判断。排查时应核对材料牌号、供应商、批次、回料比例和干燥记录，并按照材料供应商要求控制干燥与调湿条件。对于吸湿性材料，测量时间、环境温度和湿度也要固定，否则不同时间取得的翘曲数据无法直接比较。

10. 纤维取向不均

对于多数短玻纤增强材料，沿纤维取向方向的收缩通常较小，垂直取向方向的收缩相对较大。当产品不同区域的纤维排列方向不一致时，各区域便会沿不同方向收缩，最终形成扭曲、马鞍形或局部翻边。实际各向异性程度还会受到纤维含量、纤维长度、皮芯层取向、浇口形式、壁厚和流动历史影响，因此不能只根据材料名称判断。

这类问题仅靠延长冷却时间通常难以根治。应从浇口位置、流动路径、筋位方向和材料体系入手，必要时采用低翘曲牌号或玻纤与矿物复配材料。材料调整后，还要重新验证强度、外观和尺寸稳定性。

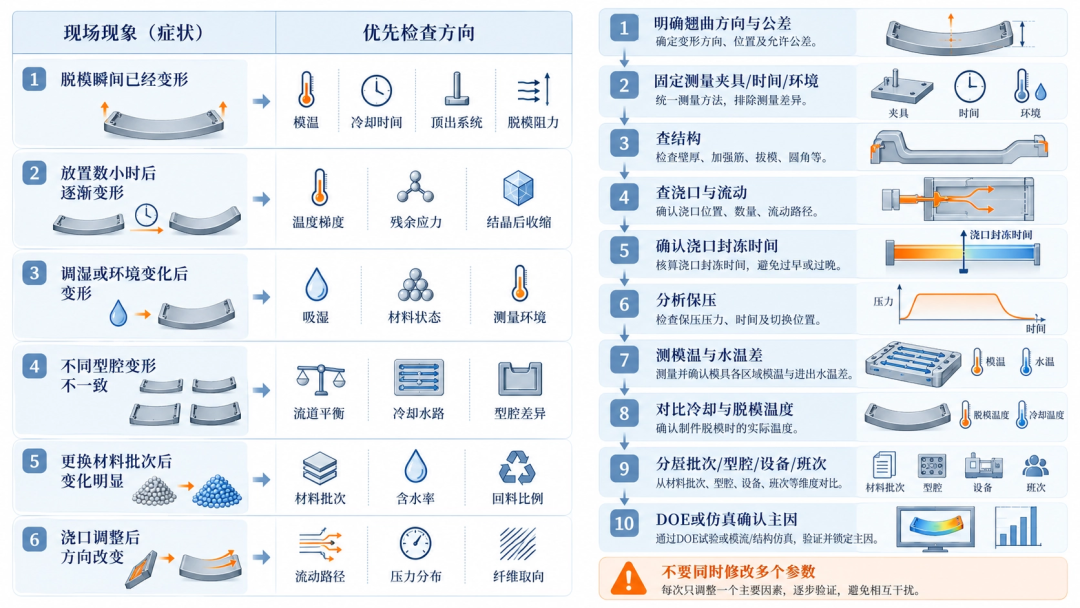

六、现场如何排查

不同时间、不同位置出现的翘曲，通常指向不同的原因：

正式排查时，可按照以下顺序推进：

• 明确翘曲方向、测量基准和允许公差；
• 固定测量夹具、环境和脱模后测量时间；
• 检查壁厚、筋位、凸台和结构对称性；
• 核对浇口位置、填充平衡和流动方向；
• 通过产品重量法确认浇口封冻时间；
• 分析保压压力、型腔压力和区域尺寸；
• 测量模具表面温度及冷却水温差；
• 对比不同脱模温度和冷却时间下的变形；
• 按材料批次、型腔、设备和班次进行分层；
• 必要时通过 DOE 或流动翘曲仿真确认主导因素。

不要同时修改多个参数。参数一起变化，即使产品暂时合格，也无法确认真正起作用的因素，更难形成稳定的工艺窗口。

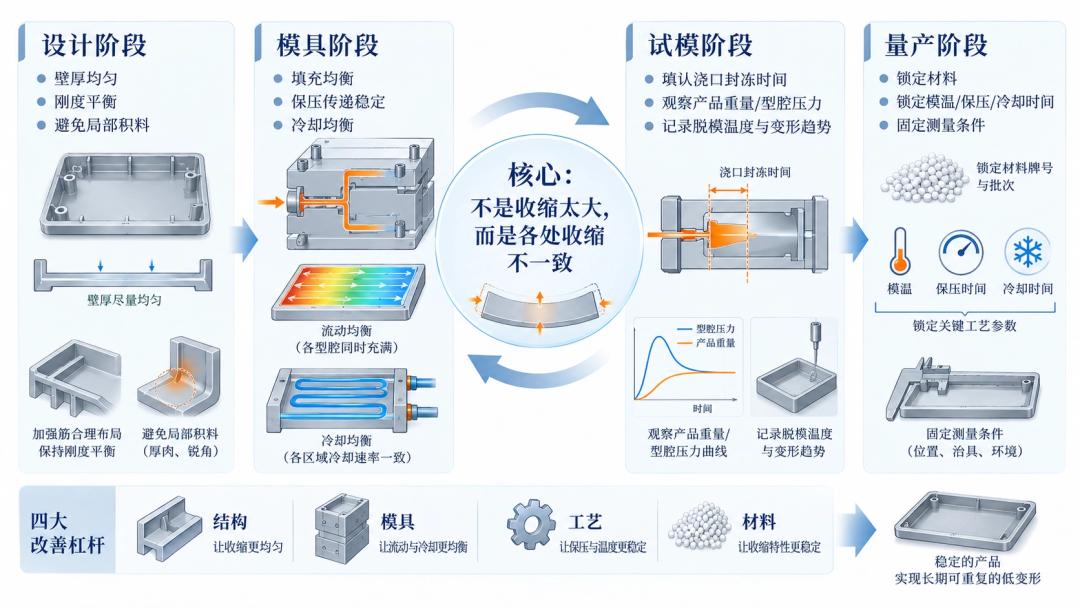

七、改善基本逻辑

注塑件翘曲改善不能只追求某一模次暂时合格，而要建立能够长期复制的控制条件：

• 设计阶段：优先保证壁厚均匀和刚度平衡；
• 模具阶段：保证填充、保压和冷却均衡；
• 试模阶段：确认浇口封冻时间、产品重量、型腔压力、脱模温度和变形趋势；
• 量产阶段：锁定材料、模温、保压、冷却时间及测量条件。

归根结底，翘曲不是简单的收缩太大，而是各处收缩不一致。只有找到差异发生在哪里、由什么机制引起，再针对结构、模具、工艺或材料采取措施，改善才不会停留在反复调参。
