18种折弯模具，你认识几种？
钣金车间里，折弯机是主力。但很多人只知道V槽下模+尖刀上模这一种，遇到特殊形状就傻眼了。

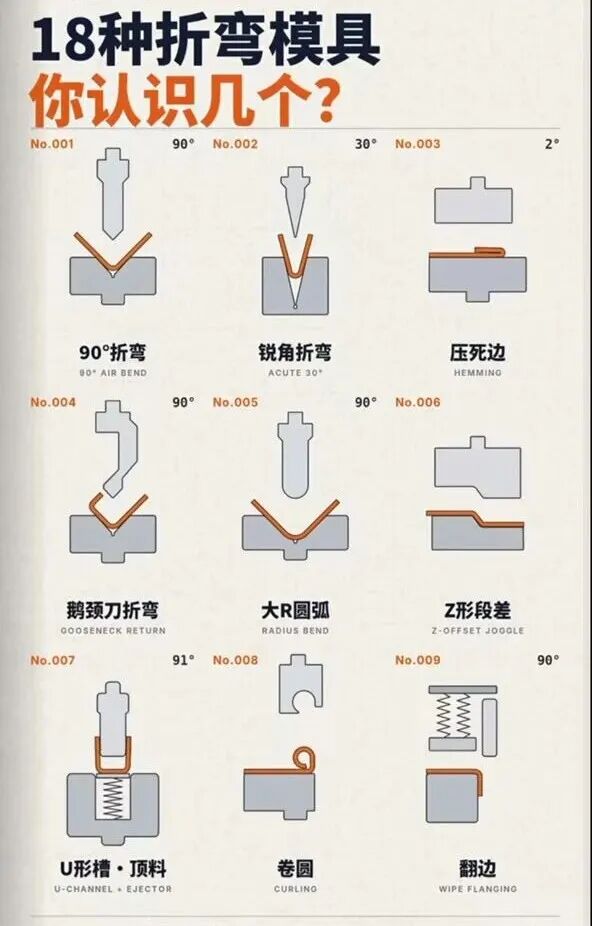

其实折弯模具远不止那一种。今天整理了18种最常见的折弯模具截面图，从最基础的90°空气折弯，到压筋、卷圆、几字形槽，一次看全。
看看你能认出几种——
你们厂最常用的，是几号？

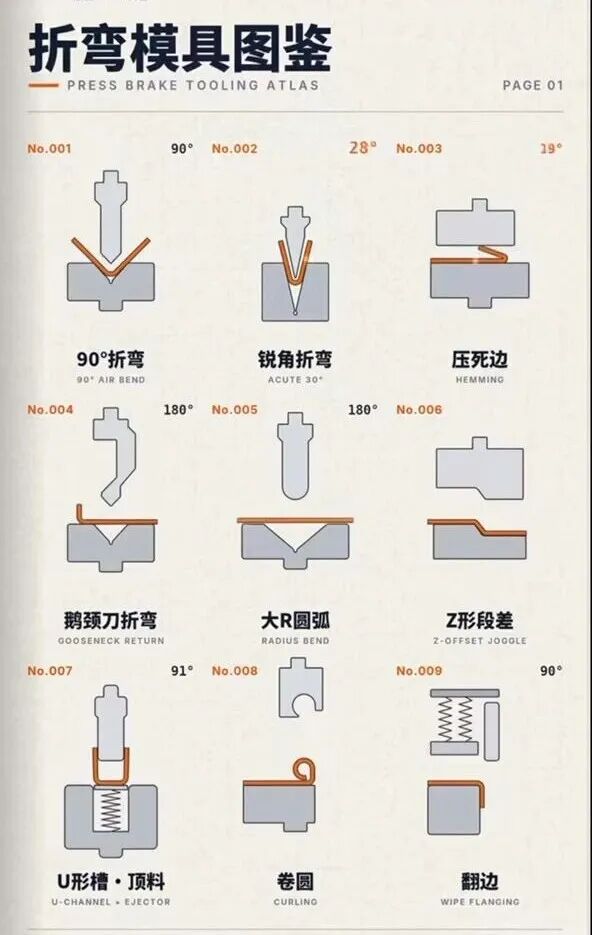

一、前9种：最常用的基础款
No.001 90°空气折弯（90° AIR BEND）
最基础的折弯方式。上模88°压下，卸载后回弹2°，成品就是90°。V槽开口一般取板厚的8倍（V=8t），内圆角Ri≈V/6。
No.002 锐角折弯（ACUTE 30°）
尖头折弯刀，用来折小于90°的锐角。下模V槽要比普通90°刀窄。
No.003 压死边（HEMMING）
先折一个锐角，再用平刀把边压平，形成闭合的死边。机箱机柜上常见。
No.004 鹅颈刀折弯（GOOSENECK RETURN）
上模做成鹅颈形，中间凹进去一块，避让已经折好的竖边。折带挡边的复杂件时必须用这种刀。
No.005 大R圆弧（RADIUS BEND）
圆头R上模，一次折出大圆弧。R比较小的时候用这种，R大了就要靠步进折弯了。
No.006 Z形段差（Z-OFFSET JOGGLE）
一把刀同时完成两个方向相反的折弯，一次成型Z字形段差。
No.007 U形槽·顶料（U-CHANNEL + EJECTOR）
下模带弹簧顶料装置，折完U型槽后把工件顶出来，不然会卡在模子里取不出来。
No.008 卷圆（CURLING）
端部卷圆模具，把板边卷成圆筒状，去毛刺、增加手感和强度。
No.009 翻边（WIPE FLANGING）
带弹簧压料板的翻边模，先压住料再翻边，防止板材走位。

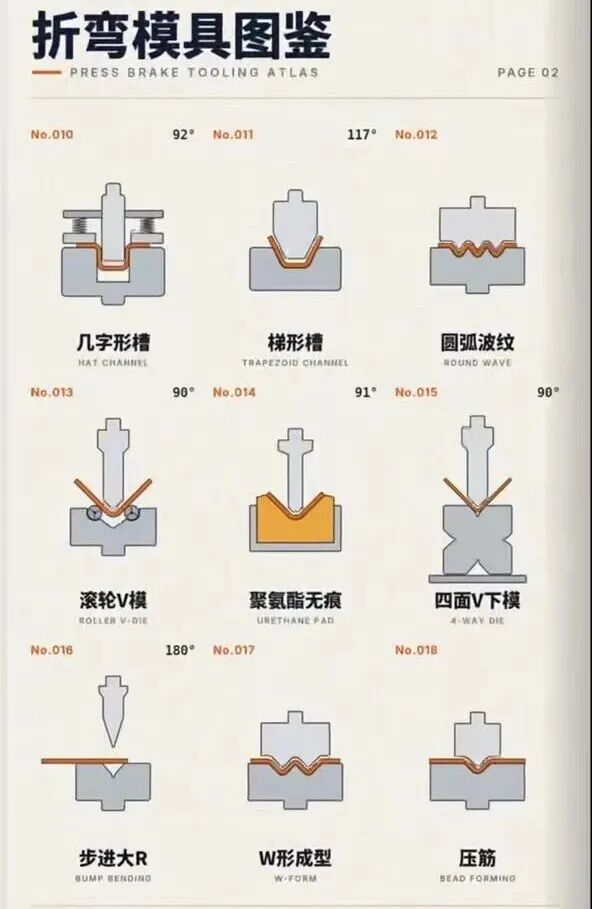

二、后9种：进阶和特殊形状
No.010 几字形槽（HAT CHANNEL）
也叫帽型槽。上模和下模都带弹簧顶料，一次折出几字形截面。电器柜、桥架上常用。
No.011 梯形槽（TRAPEZOID CHANNEL）
梯形截面的槽型，比U型槽刚性好，受力不易变形。
No.012 圆弧波纹（ROUND WAVE）
上下模都是波形齿，一次压出连续的圆弧波纹，相当于压筋的加强版。
No.013 滚轮V模（ROLLER V-DIE）
V槽下模里装了滚轮，折弯时板材跟着滚轮转，不刮表面。折拉丝板、铝板、不锈钢板常用，防止刮花。
No.014 聚氨酯无痕（URETHANE PAD）
下模换成聚氨酯垫，折弯时下模不硬接触板材表面，折出来完全无痕。铝板、不锈钢、镜面材料必用。
No.015 四面V下模（4-WAY DIE）
一个下模四个面都开了V槽，换不同角度和板厚不用换模，调个头就能用，省换模时间。
No.016 步进大R（BUMP BENDING）
没有大R上模的时候，用普通尖刀分步折出大圆弧。每刀折一点，一步一步堆出弧度。
No.017 W形成型（W-FORM）
一次压出W形截面，加强筋和槽一次成型，常见于底板、加强板。
No.018 压筋（BEAD FORMING）
在平板上压出一条加强筋，不增加板厚就能大幅提高刚性。机箱门板、底板上到处都是。
写在最后
折弯模具这东西，基础款就那几样，但遇到特殊形状，模具选不对根本做不出来。
上面18种，看看你用过几种？
评论区报个编号，说说你们厂最常用的是几号。
