塑料材料篇（四）：PP-GF材料深度解析

PP-GF （玻纤增强聚丙烯）是改性 PP 中 强度最高、结构承载能力最强 的品种。玻璃纤维的加入让 PP 从 “通用塑料” 一跃成为可以替代金属的结构材料—— 拉伸强度从 30 MPa 跃升到 80~100 MPa，弯曲模量从 1500 MPa 提升到 5000~6500 MPa，热变形温度从 100°C 提高到 150°C 以上。凭借高强度、高刚性、高耐热、轻量化和低成本的组合，PP-GF 已经广泛用于汽车前端模块、座椅骨架、电池托盘、尾门等核心结构件，是汽车轻量化的 关键材料。

一、PP-GF 是什么？一张图看懂

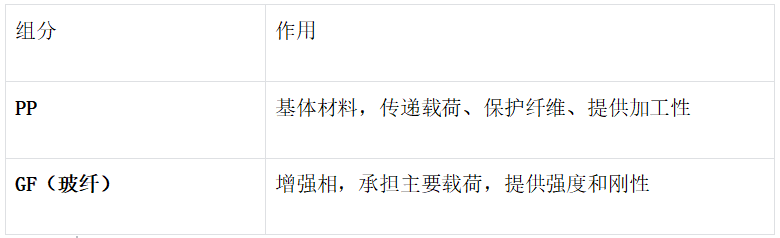

PP-GF = PP 基体 + 玻璃纤维（Glass Fiber）增强，是纤维增强复合材料的典型代表：

GF 后面的数字 = 玻纤质量百分比。GF20 = 20% 玻纤，GF30 = 30% 玻纤（最常用）。

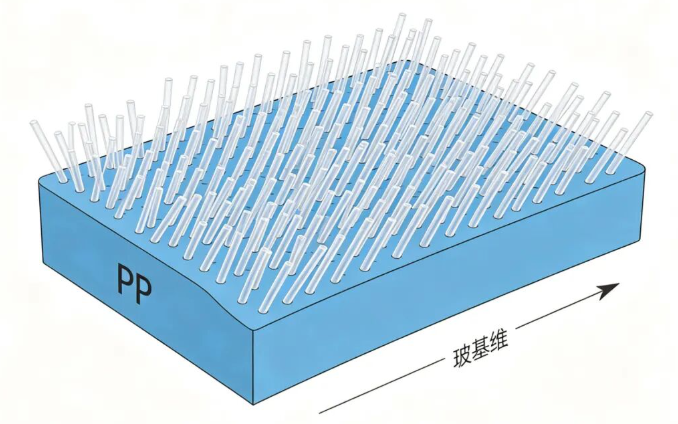

玻纤的增强原理—— 纤维承载

玻璃纤维是直径约 10~20μm 的无机纤维，拉伸强度可达 2000~3000 MPa（远高于 PP 的 30 MPa）。加入 PP 后：

外力通过界面传递给玻纤 → 玻纤承担主要载荷 → 整体强度大幅提升

玻纤限制基体变形 → 刚性和耐热显著提高

注塑时玻纤沿流动方向取向 → 各向异性（流动方向强度远高于垂直方向）

玻纤含量越高，强度越强

核心特点：PP-GF 是 “结构级” 材料—— 强度、刚性、耐热都接近工程塑料，但成本和密度更低。代价是脆性大、各向异性强、表面质量差。

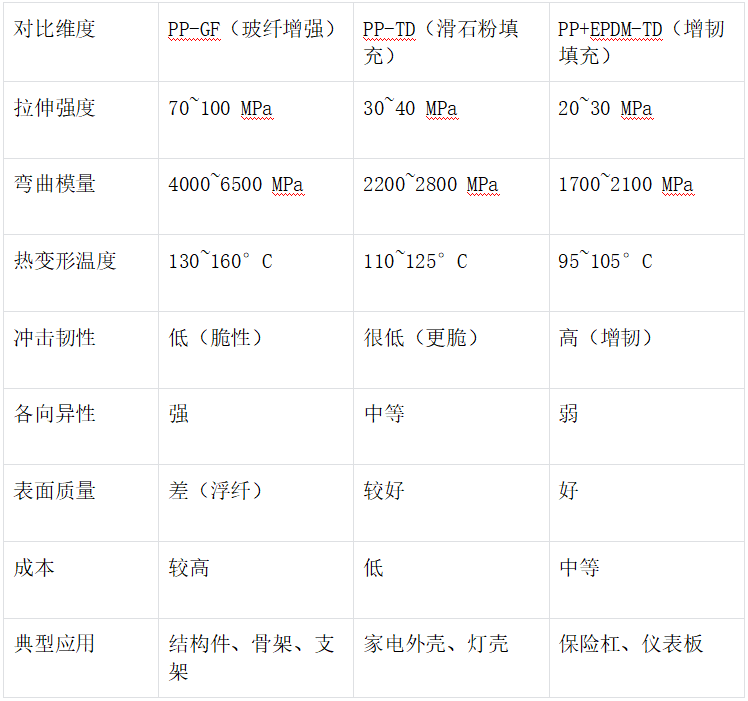

PP-GF vs PP-TD vs PP+EPDM-TD：怎么选？

按玻纤含量从低到高排列

GF20（20% 玻纤）

GF20 是入门级玻纤增强 PP，刚性和强度比滑石粉填充明显提升，同时冲击韧性相对较好（比 GF30 略好），适合中等载荷的结构件。

LOEWR vs HIGH：LOEWR = 低熔指（低流动），强度保持率好；HIGH = 高熔指（高流动），适合复杂模具和薄壁件，但强度略低。

GF30（30% 玻纤）—— 最常用等级

GF30 是 PP-GF 的 主力等级，强度、刚性、耐热、成本四者平衡最好，广泛用于汽车结构件替代金属。Hostacom G3 R05 性能更优，属于高端牌号。

二、力学性能规律与屈强比

PP-GF 的力学性能随玻纤含量呈规律性变化，同时具有显著的各向异性特征。

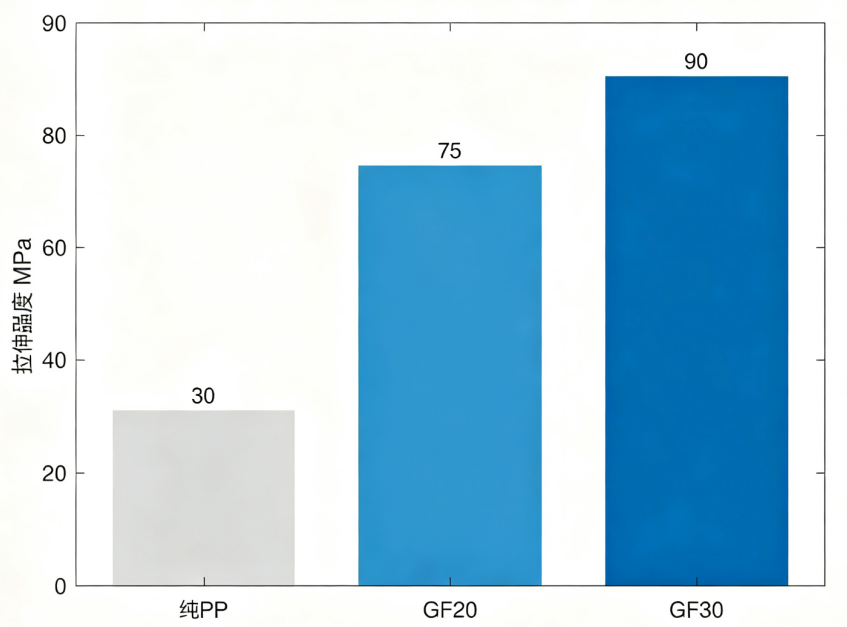

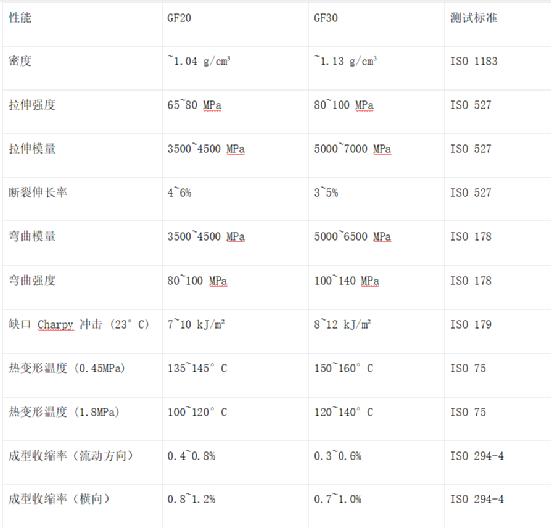

不同 GF 含量典型性能对比

注：以上为同等级材料的 典型范围，具体数值因玻纤长度、偶联剂类型、基体类型（均聚 / 共聚）不同而有差异。流动方向和横向的性能差异可达 30~50%。

屈强比分析

PP-GF 的屈强比（屈服强度 / 抗拉强度）有以下特点：

GF20：屈强比高（~0.85~0.9），接近脆性断裂，屈服后很快断裂

GF30：屈强比更高（~0.9~0.95），几乎没有明显屈服点，直接脆性断裂

工程结论：PP-GF 是典型的脆性材料，断裂伸长率只有 3~5%，设计时不能指望塑性变形吸能。高应力区必须避免应力集中，安全系数要取大一些。

各向异性—— 必须重视

• 玻纤沿流动方向取向，导致：

流动方向：强度高、模量高、收缩小

垂直方向：强度低、模量低、收缩大

• 差异幅度：

拉伸强度差异：20~40%

弯曲模量差异：30~50%

收缩率差异：可达 2~3 倍

设计提醒：不能拿流动方向的性能数据去算横向受载的结构，否则会严重高估。

PP-GF 的成型工艺比普通 PP 复杂得多，玻纤带来一系列特殊问题。

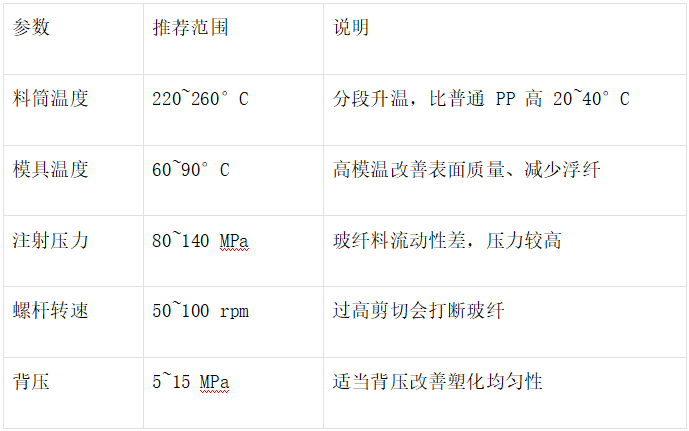

关键工艺参数

三、应用全景

PP-GF 的核心价值是 ” 以塑代钢 “—— 用塑料替代金属结构件，实现轻量化和降本。

汽车应用

前端模块为什么用 PP-GF？ 前端模块集成了散热器、喇叭、冷凝器、托架等 10 多个金属件，用 PP-GF30 一体注塑成型，减重 30~40%，减少装配工序，降本明显。同时耐腐蚀、设计自由度高。

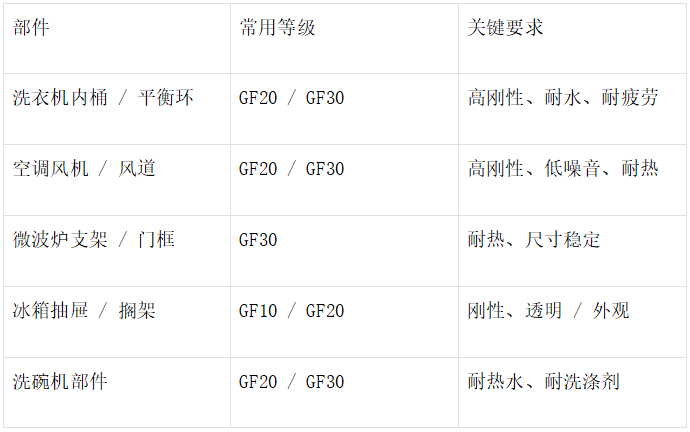

家电应用

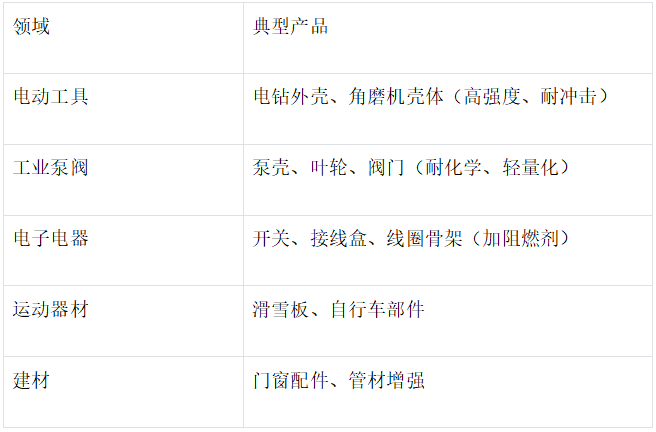

工业与其他应用

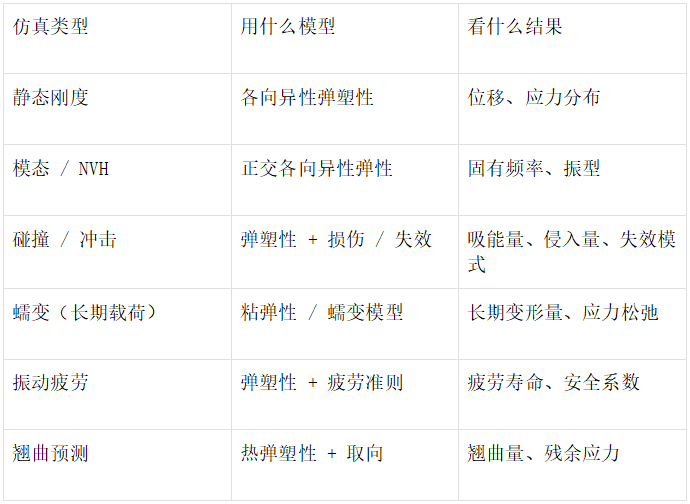

PP-GF 的仿真建模是塑料材料中最复杂的一类—— 各向异性、率相关性、脆性断裂、熔接痕弱化都要考虑。

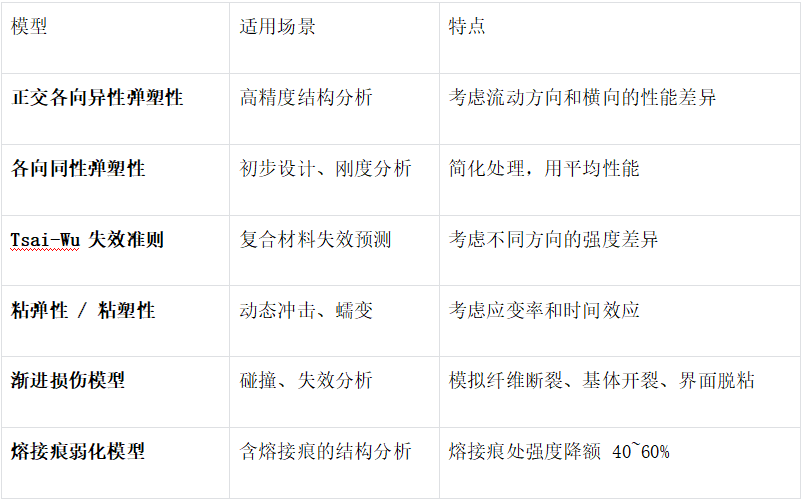

PP-GF 仿真的四大难点

各向异性：必须知道玻纤的取向分布才能准确计算。高精度仿真需结合 Moldflow 等注塑模拟软件导入取向张量。

玻纤长度分布：注塑后玻纤长度直接影响强度，但长度分布很难精确测量和建模。长玻纤（ LGF）和短玻纤（ SGF）的性能差异很大。

脆性断裂： PP-GF 是脆性材料，断裂伸长率只有 3~5%，传统的弹塑性模型可能高估安全裕度。需结合断裂力学或损伤模型。

熔接痕：熔接痕处强度大幅下降，但熔接痕的位置和强度受工艺影响很大，仿真中通常需要经验降额。

• PP-GF 的失效模式与普通 PP 和滑石粉填充 PP 都不同，纤维增强带来了特有的失效形式。

脆性断裂

问题：受载后突然断裂，几乎没有塑性变形预兆。玻纤增强 PP 的断裂伸长率只有 3~5%，属于脆性材料。

常见场景：跌落冲击、过载断裂、低温环境下受载。

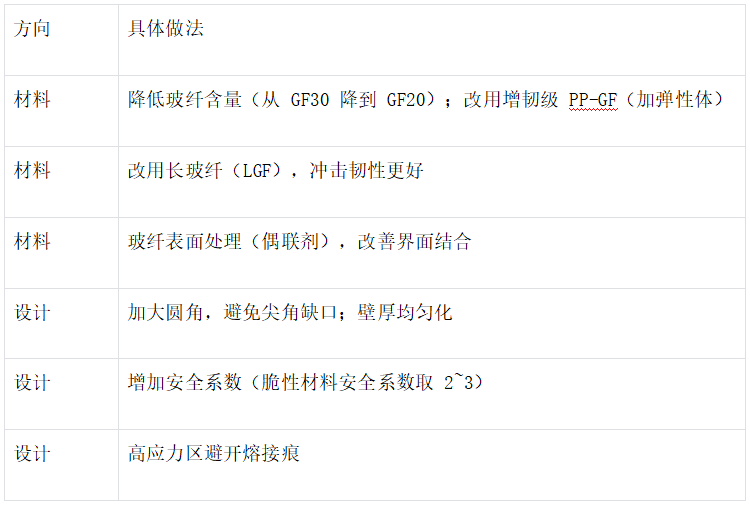

怎么解决：

疲劳失效

问题：反复加载下，纤维- 基体界面脱粘、纤维断裂，最终疲劳破坏。PP-GF 的疲劳性能比纯 PP 好，但仍需关注。

常见场景：座椅振动疲劳、风扇叶片旋转疲劳、路谱振动疲劳。

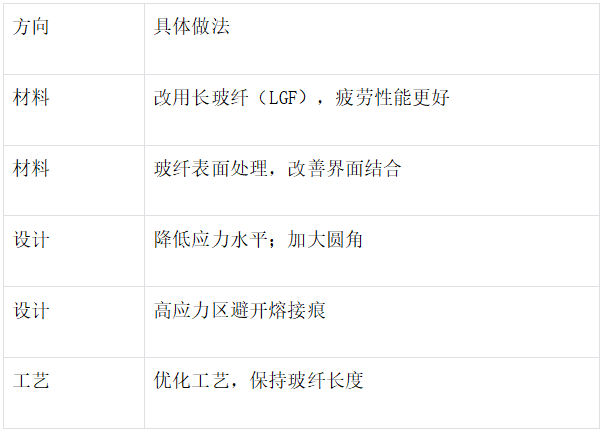

怎么解决：

发展趋势

• 长玻纤 PP（LFT-PP）：纤维长度更长，强度、韧性、抗疲劳都更好，前端模块、座椅骨架等核心结构件首选
• 低翘曲 PP-GF：玻纤 + 矿物复配、特殊纤维形态，降低各向异性，减少翘曲
• 低密度高刚性：空心玻璃微珠、纳米填料，在不增加密度的前提下提升刚性

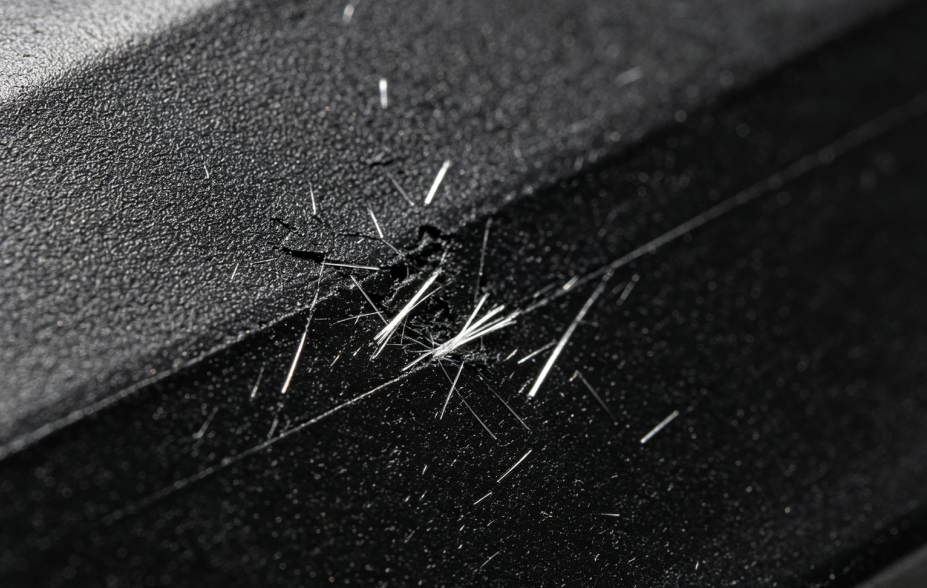

• 免喷涂 / 高光 PP-GF：特殊色粉和表面改性技术，解决浮纤问题，满足外观件要求
• 功能化 PP-GF：导电、导热、电磁屏蔽等功能化改性，用于电池、电子等领域
• 微发泡 PP-GF：化学 / 物理发泡，减重 15~25%，同时改善隔音和翘曲
• 回收 PP-GF：再生料品质提升，非关键结构件应用增加
• 连续玻纤增强（CFRTP）：热塑性复合材料，强度更高，可替代金属承力件
