结构工程师在 Creo 里画完图，BOM 清单要填外观尺寸时，你是不是还熟练地点开【分析】→【测量】，对着屏幕把长、宽、高一个个量出来，记下数字再填进表格？遇到外形不规整的零件，还得切到草绘里才方便量，更是让人抓狂。零件一多——几十、上百甚至更多——这种方法不仅效率低，还手酸、眼花，容易填错。
其实，Creo 里藏着一个专门干这件事的功能，只是很多人不知道。今天就把这个更高效的方案分享给你，彻底告别这种低效的重复劳动。
一、传统做法：在草绘里量，一次最多两个尺寸

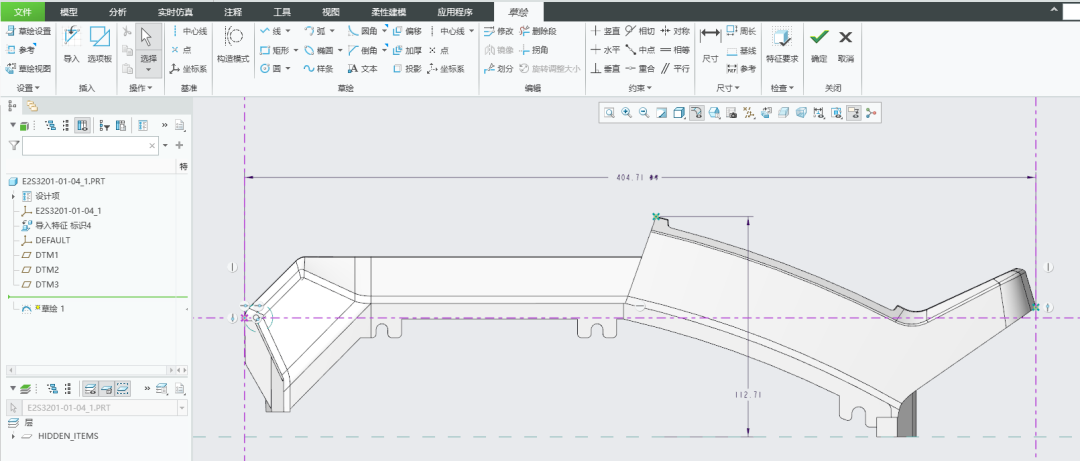

先说大多数人熟悉的方法——在草绘里测量不规则零件的外形。它的局限很明显：一次最多只能量出两个外形尺寸（长和高，或长和宽），想拿到第三个维度还得再折腾一轮，繁琐又耗时。
二、更快的方法：用【外围体积块】一键包出最小长方体
这个很多人都不知道的快捷方法，操作其实只有两步：

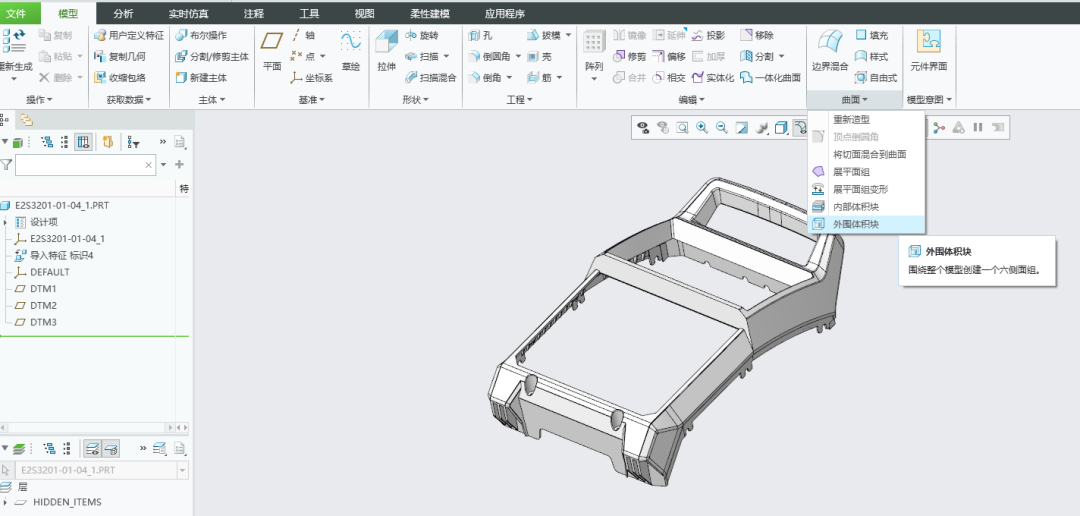

- 点击 【曲面】→【外围体积块】；

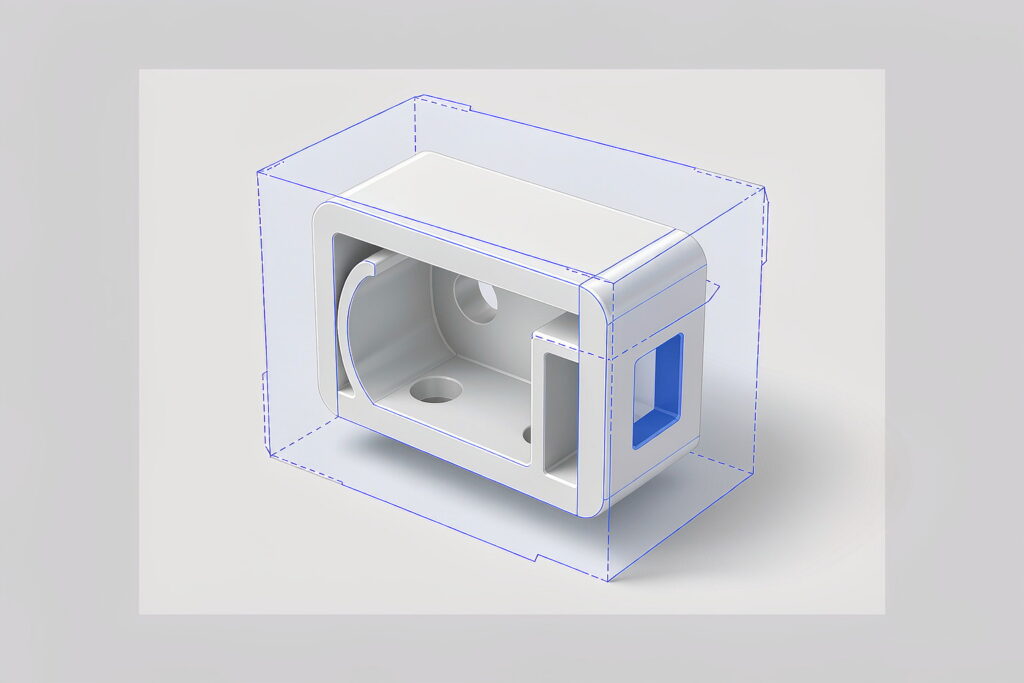

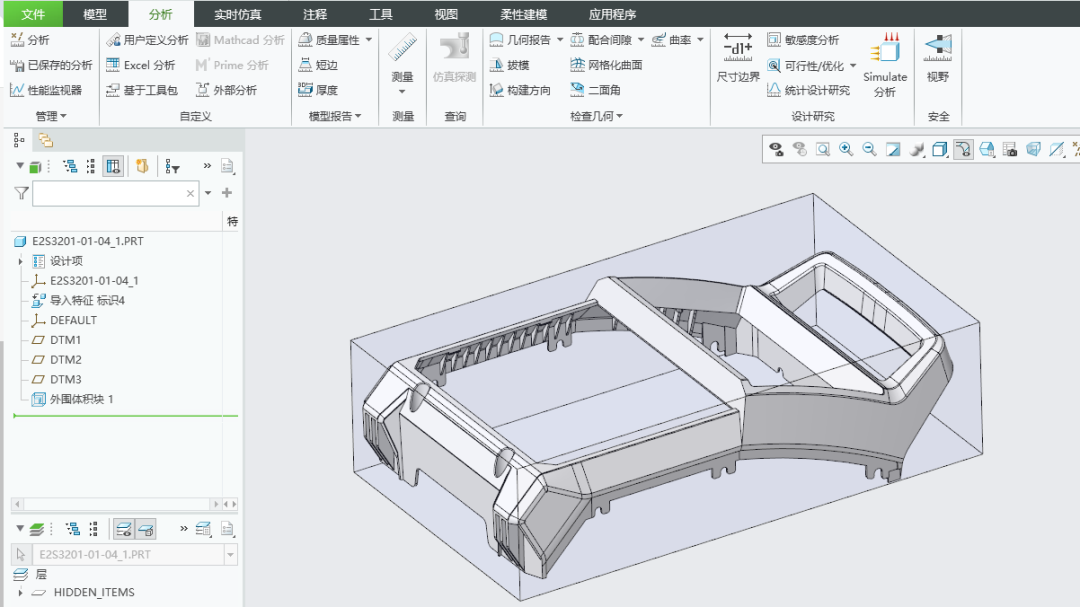

- 系统就会根据零件的最大外形轮廓，自动生成一个包裹住整个零件的最小长方体。
不管你的零件形状多复杂——异形的、曲面的，还是带很多凸台和凹槽的——它都能稳稳地给出一个规规矩矩的长方体。而这个长方体的长、宽、高，就是你要填进 BOM 的规格尺寸。

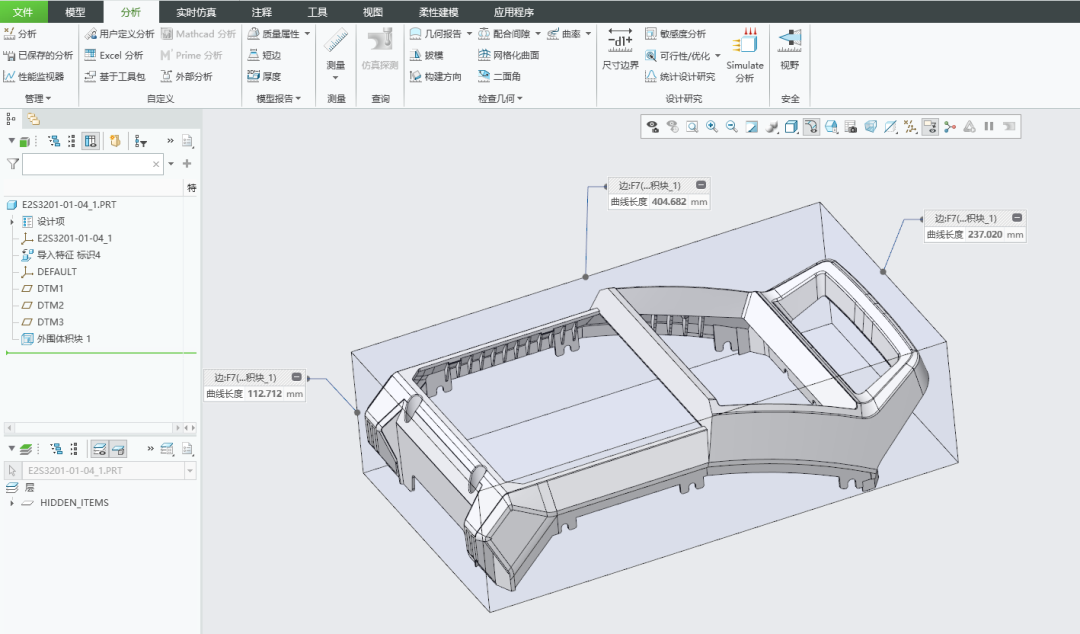

走到这一步，很多人会下意识地再去拿【测量】工具量这个体积块的三条边……其实完全没必要。
三、真正的捷径：在【属性】里直接读数

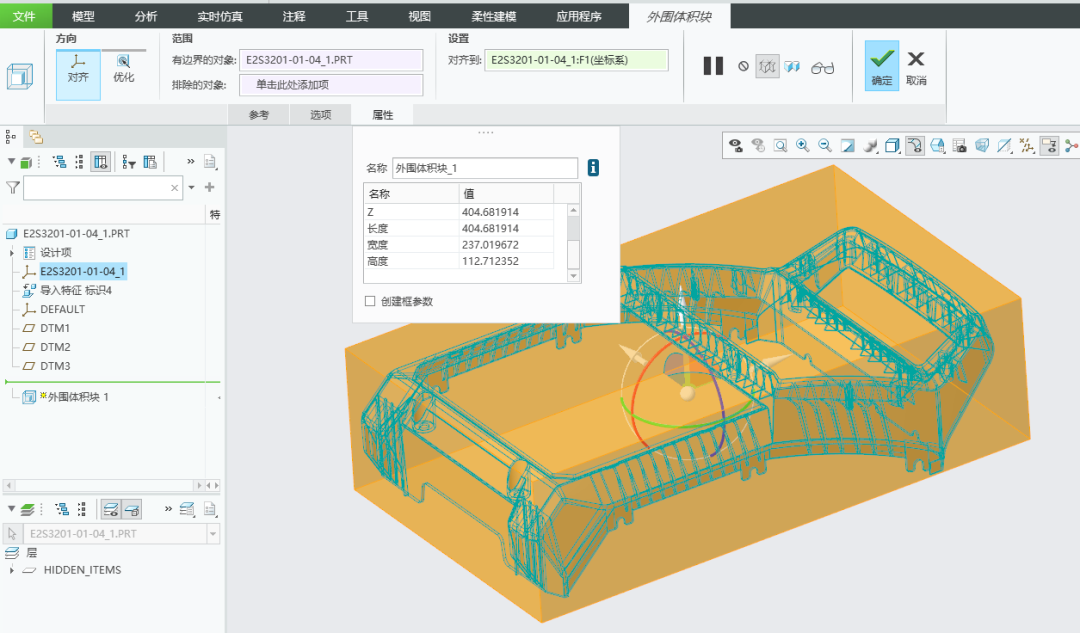

体积块生成后，别再切回测量工具。点开对话框里的 【属性】 选项卡，你会发现长度、宽度、高度这三个关键数值已经清清楚楚地列在那里了，根本不需要再动用任何测量工具。你只需要看一眼，或者直接复制粘贴到 BOM 表格里就行。
小结
下次整理 BOM 时，别再用【测量】工具一个尺寸一个尺寸地量了。试试 【外围体积块】——先把零件包成一个最小长方体，再在【属性】里直接读出长、宽、高，这才是真正能提高效率的小技巧。
