圆柱螺旋扭转弹簧（扭转弹簧）是结构设计中最常用的弹性元件之一：铰链回弹、门锁、复印机搓纸、踏板复位都靠它。这篇把受力本质、六种端部结构选型、8 组核心设计公式、完整算例和常见失效对策一次讲全。
一、工作特点与受力本质
圆柱螺旋扭转弹簧是主要承受扭转载荷的螺旋弹簧：外力通过两端扭臂施加扭矩，弹簧绕自身轴线回转并储存弹性势能。
最关键的力学特点：扭转弹簧工作时，钢丝横截面上产生的是弯曲应力，而不是压缩/拉伸弹簧那样的切应力。因此其强度公式、许用应力和疲劳校核方法均与拉压弹簧完全不同，两者公式不可混用。
结构上的四个要点：
- 圈间并紧或留微小间隙——一般间距 δ=0.5mm，工作时圈间不产生轴向相对位移；
- 端部伸出扭臂——扭矩的输入端，也是安装固定端；
- 必须套装在芯轴上使用——防止失稳或侧向扭曲；
- 旋向必须与加载方向一致——工作时弹簧应”绕紧”，内径缩小并箍向芯轴，不会松脱。
补充：弹簧载荷类别（决定许用应力水平，手册按 N 分三类）：
- Ⅰ类——交变载荷作用次数 N＞10⁷ 次；
- Ⅱ类——N=10³～10⁵ 次或冲击载荷；
- Ⅲ类——N＜10³ 次的静载荷或不频繁载荷。
二、结构与几何参数
扭转弹簧的几何参数与拉压弹簧类似，但多了扭臂长度与自由角度两个特征量：
- 钢丝直径 d——弹簧丝截面直径，按 GB/T 4357 选取标准值；
- 弹簧中径 D——弹簧圈平均直径，内径 D₁=D−d，外径 D₂=D+d；
- 有效圈数 n——参与变形的螺旋圈数；
- 旋绕比 C——C=D/d，是影响曲度系数与工艺性的核心参数，一般取 C=4～16；
- 节距 t——t=d+δ，无特殊要求时取 δ=0.5mm；
- 自由长度 H₀——H₀=n·t+d；
- 螺旋角 α——α=arctan(t/(πD))，扭转弹簧螺旋角很小，近似密圈；
- 扭臂长度 L₀——两端伸臂部分长度，随端部结构而定；
- 自由角度——无载荷时两端扭臂的夹角，仅作制造参考。
三、六种端部结构（NⅠ～NⅥ）与选型
端部扭臂形式直接决定扭矩传递方式和装配空间。手册将冷卷圆柱扭转弹簧（钢丝直径 d≥0.5mm）的端部结构归为六类，选用时视装配要求而定。

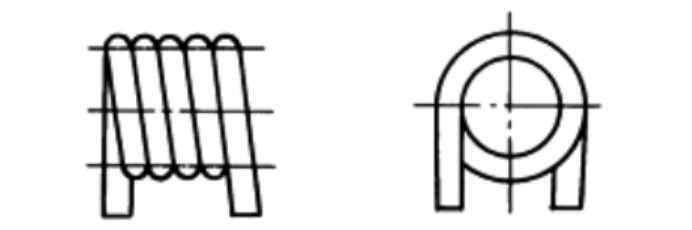

NⅠ 外臂扭转弹簧｜扭臂从弹簧外径圈外侧伸出
应用：最常用型式。扭臂卡在外部挡块、销钉或支架上，如铰链、盖簧、门锁扭簧、医疗器械卡扣。
注意：外臂根部弯矩最大，过渡圆角必须圆滑，避免直角；扭臂过长会降低刚度并产生侧向摆动；端部应卡入定位槽或销孔，防止滑出。

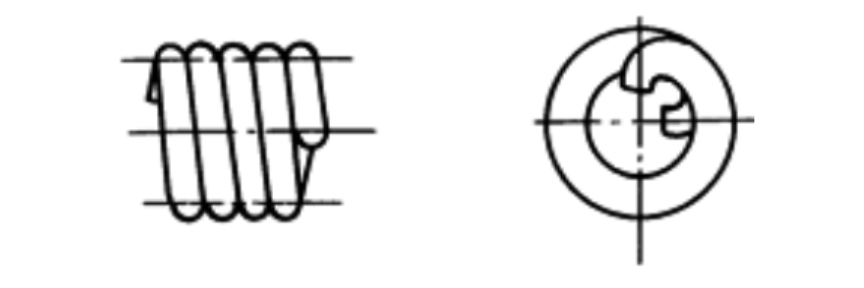

NⅡ 内臂扭转弹簧｜扭臂从弹簧内径向内伸出
应用：外径空间受限、需从内侧输出扭矩的场合，如套筒内安装、电机碳刷弹簧、小型继电器、仪器仪表机构。
注意：内臂弯入端易与芯轴摩擦，芯轴直径须按加载后内径 D₁′ 校核并留间隙；内臂根部弯曲半径小、应力集中明显，宜选塑性好的钢丝；装配时扭臂必须插入芯轴小孔或卡槽。

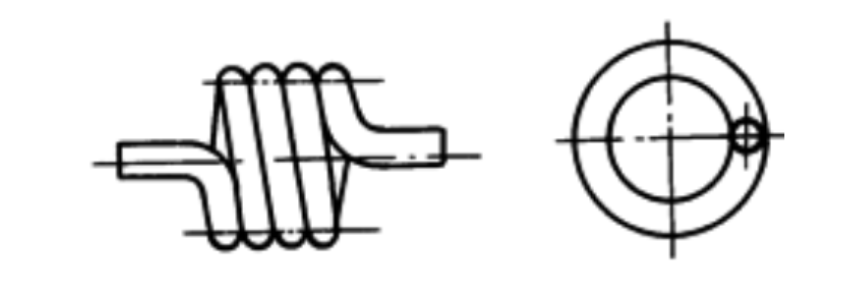

NⅢ 中心臂扭转弹簧｜扭臂沿弹簧轴线方向伸出
应用：需扭臂沿轴向定位、在平面内输出扭矩的场合，如复印机搓纸轮、扫描仪、打印机卡纸复位簧。
注意：中心臂受力方向应与臂平面一致，避免侧向弯扭；轴向伸出端需有支撑面防窜动；端部压扁或弯制工艺较复杂，成本略高。

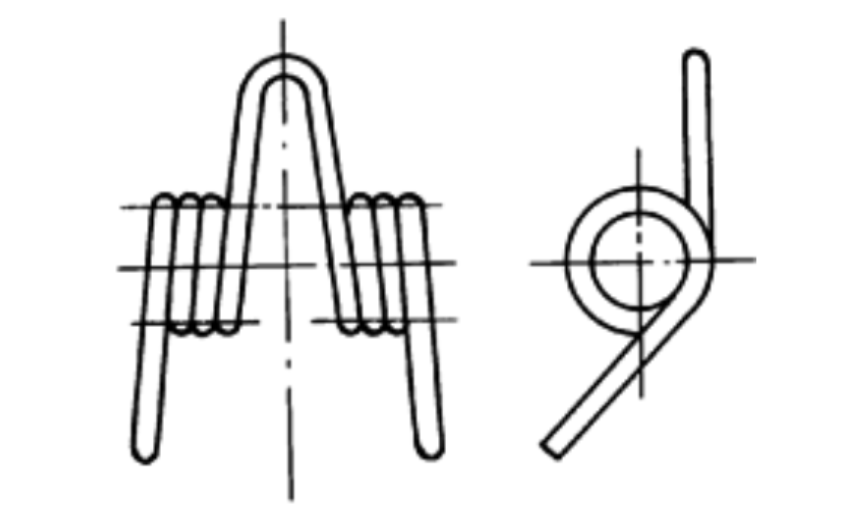

NⅣ 平列双扭弹簧｜两列弹簧并排共用中间扭臂
应用：需要更大扭矩、更宽安装面或两侧对称输出扭矩的场合，如汽车踏板复位、大型铰链、机械臂平衡簧。
注意：左右两段旋向相反（一左一右），加载时同时绕紧，不得装反；两列中径、圈数必须一致，否则受力不均；中间公共臂承受双向扭矩，根部需加强；整体刚度约为单扭簧的 2 倍，按并联计算。

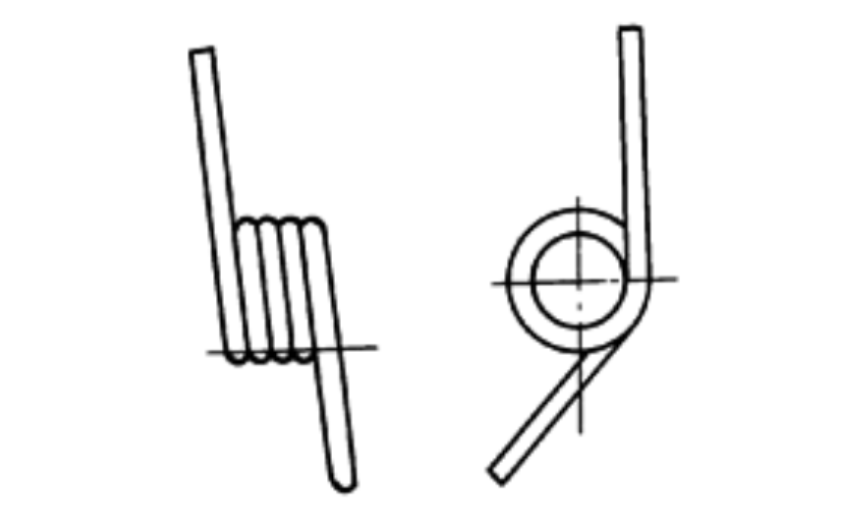

NⅤ 直臂扭转弹簧｜两端扭臂为直杆状、沿切向伸出
应用：扭臂需直接插入孔内或穿过支架的场合，如仪表指针复位、开关按钮、玩具发条机构、小型夹具。
注意：直臂端部可加工台阶、扁头或弯钩便于定位；臂较长时建议加装导向套防下垂偏摆；直臂与弹簧圈交接处必须有圆角，否则易断裂。

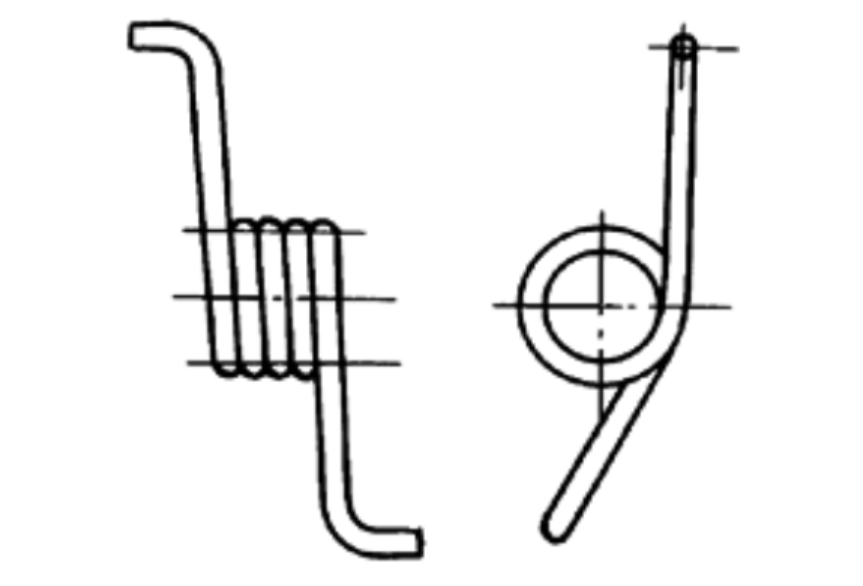

NⅥ 单臂弯曲扭转弹簧｜仅一端有弯曲扭臂
应用：单侧安装、另一端靠弹簧圈端面顶住固定的场合，如笔夹弹簧、小型卡扣、一次性机构。
注意：单臂受力不对称，弹簧易侧向偏移，必须配芯轴；弯曲臂圆角处是疲劳薄弱点，喷丸强化可提高寿命；无扭臂端应靠端面压紧，不能悬空。
四、载荷工况与特性线
扭转弹簧按最小工作扭矩 T₁、最大工作扭矩 Tₙ、工作极限扭矩 Tⱼ三级工况设计，对应的扭臂转角分别为 φ₁、φₙ、φⱼ，工作扭转角 φ=φₙ−φ₁。安装时一般施加预紧扭矩 T₁，使弹簧在整个工作区间保持张紧、不出现间隙与抖动。
在弹性范围内，扭矩与扭转角呈线性关系，特性线为直线，这是扭转弹簧用于测力、复位机构的基础。
五、核心设计公式（8 组）
1. 钢丝直径
d ≥ ³√（ 32·Tn·K₁ /（π·σBP））
式中：Tn——最大工作扭矩（N·mm）；σBP——许用弯曲应力（MPa），按弹簧类别查手册表 11-2-6；K₁——曲度系数：K₁ =（4C−1）/（4C−4）
2. 有效圈数n = E·d⁴·φ /［3667·D·（Tn−T₁）］
式中：E——弹性模量，钢取 2.06×10⁵ MPa；φ——工作扭转角（°）。
3. 弹簧刚度T′ = E·d⁴ /（3667·D·n）［N·mm/（°）］
刚度规律：与 d⁴ 成正比，与 D、n 成反比——丝径对刚度的影响最敏感。
4. 转角与扭矩关系φn = Tn/T′ φ₁ = T₁/T′ T₁ = T′·φ₁
5. 工作极限校核Tj = π·d³·σj /（32·K₁） φj = Tj/T′
工作极限弯曲应力 σj：Ⅱ类载荷取 0.625σb；Ⅲ类载荷取 0.8σb（σb 为钢丝抗拉强度，MPa）。
6. 加载后内径校核（防抱轴，常被漏算）D₁′ = D·n /（n + φj/360）− d
注意：加载到极限扭转角时弹簧内径会缩小，芯轴直径必须小于 D₁′，一般再留 0.5～1mm 间隙，否则加载后弹簧抱紧芯轴、扭矩失准甚至卡死。
7. 稳定性校核nmin =（φj/123.1）⁴，要求 n＞nmin。若极限扭转角 φj＜123°，本项可不计算。
8. 其他几何尺寸
节距：t = d + δ；自由长度：H₀ = n·t + d；螺旋角：α = arctan（t/（πD））；展开长度：L = π·D·n/cosα + L₀。式中 δ 一般取 0.5mm；L₀ 为扭臂展开长度。
六、许用弯曲应力与常用材料

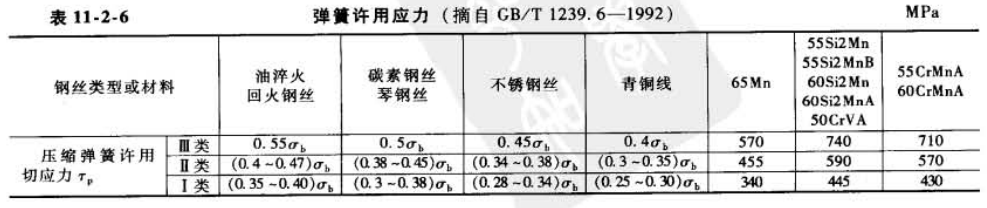

许用弯曲应力 σBP 按弹簧类别、材料和钢丝直径查手册表 11-2-6 选取，Ⅲ类载荷约为 0.8σb，动载时须相应降低。常用材料及适用场景：
- 碳素弹簧钢丝 B/C/D 级——最常用、经济性好，一般铰链、卡扣；
- 琴钢丝（T9A）——强度高、塑性好，适合弯臂半径小的精密小弹簧；
- 油淬火回火钢丝——性能均匀稳定，中等载荷弹簧；
- 60Si2MnA 硅锰弹簧钢丝——强度高、弹性极限高，较重要场合；
- 不锈钢 1Cr18Ni9——耐腐蚀，医疗器械、潮湿环境。
七、设计计算示例

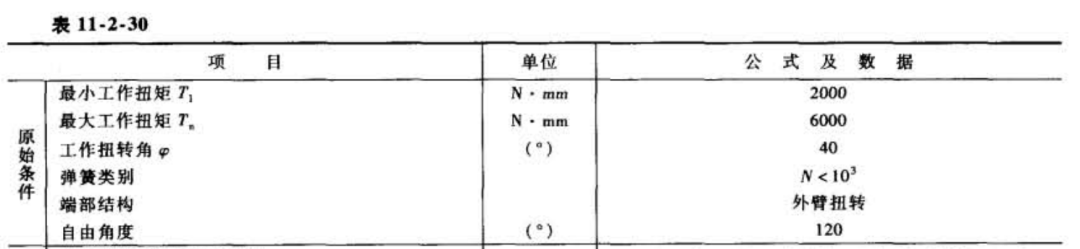

原始条件：最小工作扭矩 T₁=2000 N·mm；最大工作扭矩 Tn=6000 N·mm；工作扭转角 φ=40°；载荷次数 N＜10³（Ⅲ类）；端部结构为外臂扭转（NⅠ）；自由角度 120°。
① 选材定许用应力

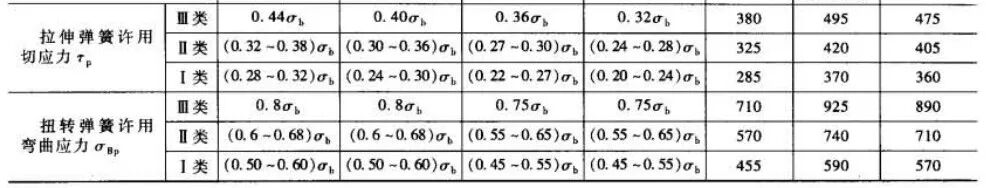

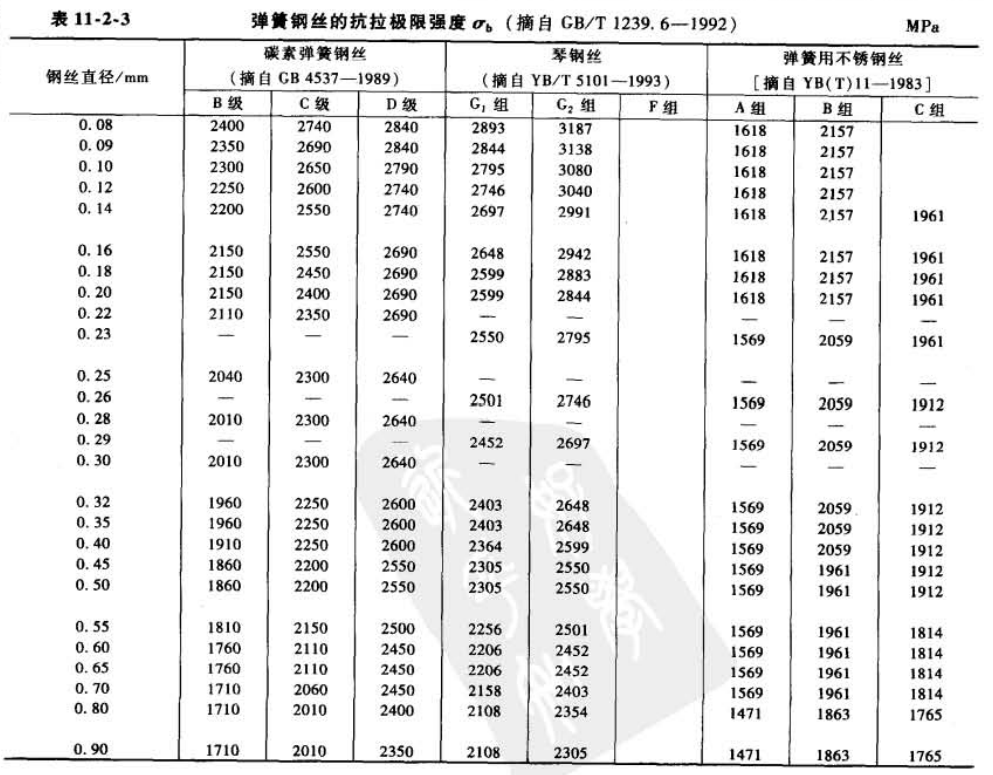

根据设计要求为Ⅲ类弹簧，选用碳素弹簧钢丝 C 级，初步假设钢丝直径 d=4~5.5mm，根据表 11-2-3，查得 σb=1520~1470MPa，暂取 σb=1500 MPa；根据表 11-2-6（上图），则许用弯曲应力 σBp=0.8σb=0.8×1500=1200 MPa。
② 初选旋绕比、算曲度系数
暂定 C=6，则 K₁=（4×6−1）/（4×6−4）=1.15。
③ 钢丝直径
d=³√（32×6000×1.15/（π×1200））=3.88mm，取标准值 d=4mm；对照手册表 11-2-3，d=4 的 C 级钢丝 σb=1520 MPa，大于暂定值，安全。
④ 弹簧中径
D=C·d=6×4=24mm，取标准值 D=25mm，实际 C=25/4=6.25。
⑤ 有效圈数
n=206×10³×4⁴×40/（3667×25×4000）=5.75，取整 n=6 圈。
⑥ 刚度
T′=206×10³×4⁴/（3667×25×6）=95.87 N·mm/（°）。
⑦ 校核转角与最小扭矩
φn=6000/95.87=62.58°；φ₁=62.58−40=22.58°；实际 T₁=95.87×22.58=2164.7 N·mm（略大于设计值，偏安全）。
⑧ 工作极限校核
σj=0.8×1520=1216 MPa；Tj=π×4³×1216/（32×1.15）=6640.4 N·mm；φj=6640.4/95.87=69.26°。因 φj=69.26°＜123°，稳定性指标 nmin=0.1＜n=6，满足。
⑨ 几何尺寸与芯轴校核
节距 t=4+0.5=4.5mm；自由长度 H₀=6×4.5+4=31mm；螺旋角 α=arctan（4.5/（π×25））=3.28°；展开长度 L=π×25×6/cos3.28°+L₀=471.9+L₀ mm。
加载后内径：D₁′=25×6/（6+69.26/360）−4≈20.2mm，芯轴直径应小于 20.2mm 并留 0.5～1mm 间隙，即约 ≤19.7mm。

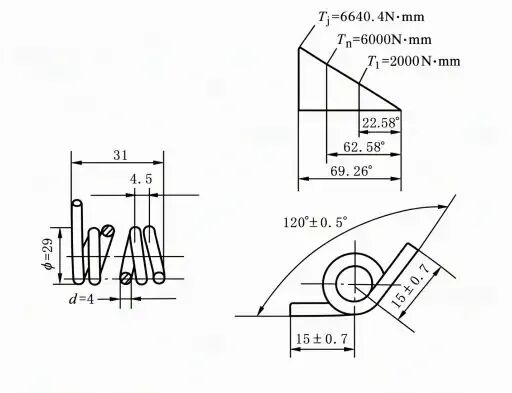

技术要求（工作图）：有效圈数 n=6；旋向右旋；展开长度 L=472+L₀；硬度 45～50HRC。
八、制造精度与极限偏差

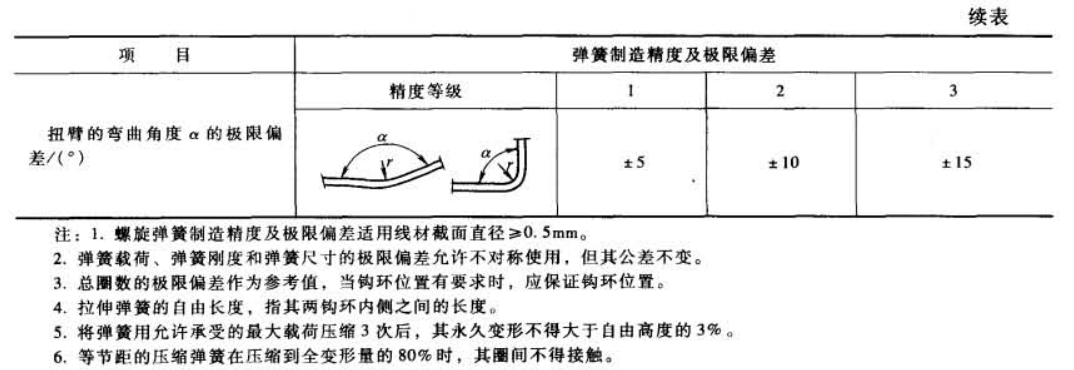

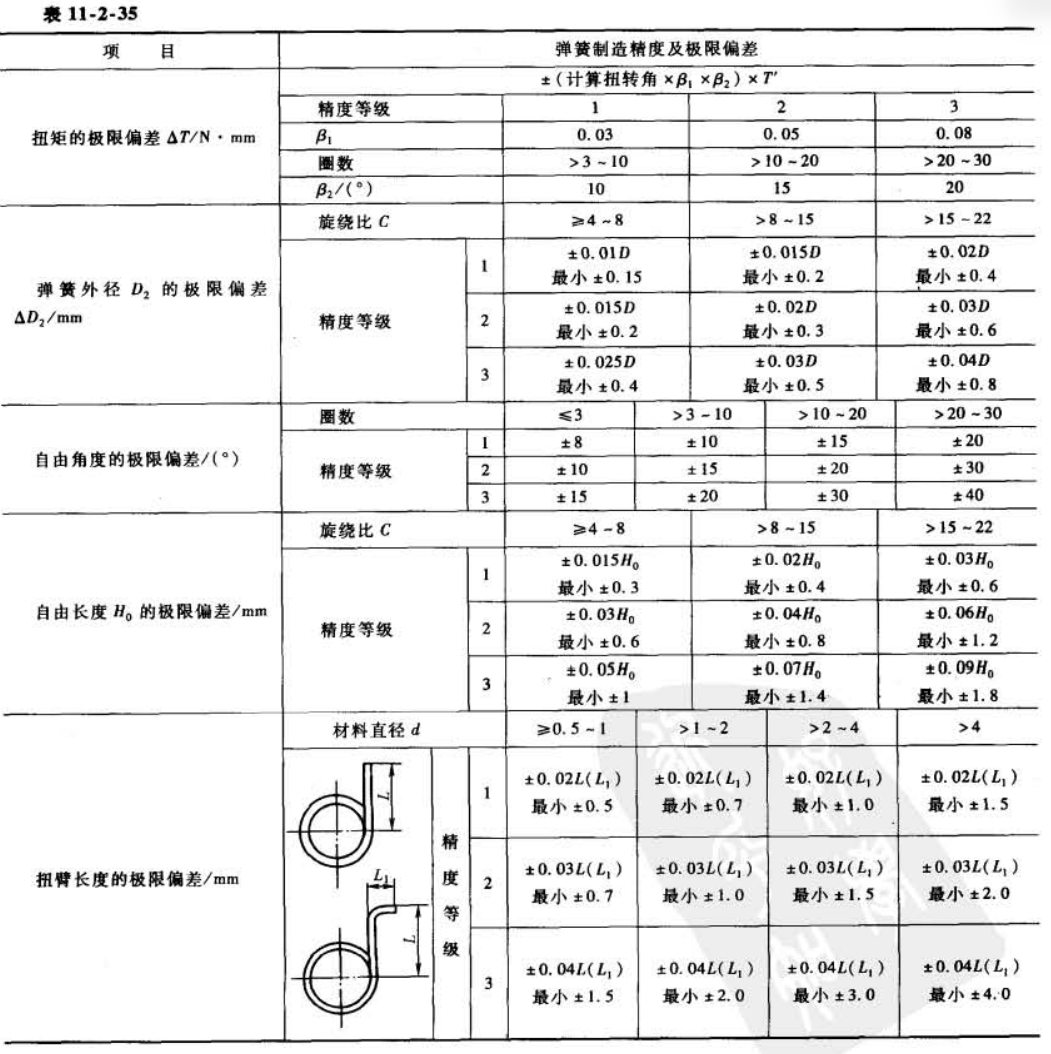

冷卷圆柱螺旋扭转弹簧分 1、2、3 三个精度等级（表 11-2-35），主要控制项如下：
- 扭矩极限偏差：ΔT=±（计算扭转角×β₁×β₂）×T′，系数 β₁ 按 1/2/3 级分别取 0.03/0.05/0.08，β₂ 按有效圈数取 10°/15°/20°（圈数＞3～10 / ＞10～20 / ＞20～30）；
- 自由角度偏差：以圈数 10～20 圈为例，1/2/3 级分别为 ±15°/±20°/±30°，圈数越多偏差限值越宽；
- 弹簧外径偏差：旋绕比 C=4～8 时，1/2/3 级分别约 ±0.01D/±0.015D/±0.025D（均带最小偏差值）；
- 扭臂长度偏差：丝径 d＞2～4mm 时，1/2/3 级分别约 ±0.02L₁/±0.03L₁/±0.04L₁。
测力、复位等对扭矩一致性要求高的场合选 1 级，一般用途选 2 级即可。
九、安装与使用要点
9.1 芯轴与导向
必须套装在芯轴上使用；芯轴直径应小于加载后内径 D₁′（按第 5 节公式计算），一般留 0.5～1mm 间隙；芯轴长度应覆盖全部有效圈，端部加挡圈防轴向窜动；高速回转场合宜涂润滑脂减少摩擦磨损。
9.2 旋向与加载方向
旋向必须与加载方向一致：工作时弹簧”绕紧”、内径缩小并箍紧芯轴；若装反，弹簧”松开”、内径增大失去约束，会瞬间失稳。平列双扭弹簧（NⅣ）左右两段旋向相反，安装前务必核对图纸旋向标记。
9.3 扭臂固定
扭臂端部应卡入定位槽、销孔或支架开口，不得仅靠摩擦力固定；扭臂根部圆角必须符合图纸，装配时不得强行掰扭改变自由角度；内臂（NⅡ）插入芯轴小孔时孔口应倒角，避免划伤钢丝。
9.4 预紧与工作角度
安装时一般施加初扭矩 T₁ 预紧，防止工作区间内出现间隙、抖动；最大工作转角 φn 建议不超过极限转角 φj 的 80%，长期动载取 60% 以下；自由角度仅作制造参考，实际装配角度由工作扭矩决定。
9.5 表面处理与热处理
重要弹簧定型前应进行强压（立定）处理——加载超过工作变形量并保持 6～48h，消除早期永久变形；动载弹簧建议喷丸，可显著提高扭臂根部疲劳寿命；电镀件必须在 180～200℃ 除氢 6～24h，防止氢脆断裂。
十、常见失效形式与对策
- 扭臂根部断裂——多因圆角过小、应力集中、未喷丸。对策：加大圆角、喷丸强化、装配时避免硬掰。
- 疲劳断裂——应力超 σj、动载循环次数超限。对策：增大 d 或减小 C，按Ⅱ类载荷重新校核。
- 抱紧芯轴——芯轴过大、未按 D₁′ 校核。对策：芯轴直径＜D₁′ 并留 0.5～1mm 间隙。
- 失稳扭曲——未装芯轴、加载偏心或旋向装反。对策：必须装芯轴、对中安装、核对旋向。
- 永久变形（扭矩衰减）——未做强压处理、应力超屈服或材料松弛、温度过高。对策：定型前强压 6～48h，选用耐热钢丝，降低工作温度。
- 氢脆断裂——电镀后未除氢。对策：180～200℃ 烘烤除氢 6～24h。
